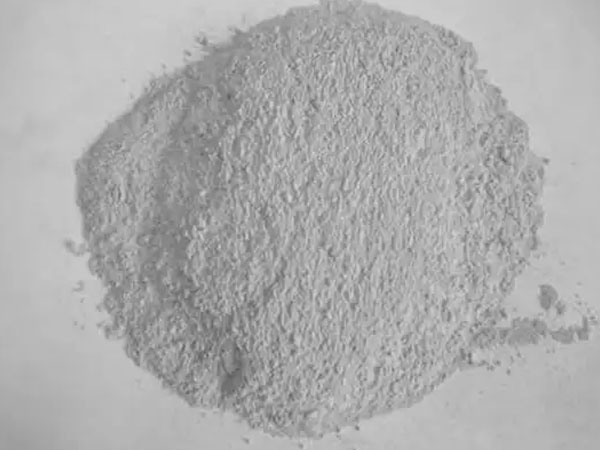

輕質抹灰石膏是比較常見的建筑材料，但是因為一些產品有質量問題，又或者是施工存在問題，會出現開裂的情況，讓我們帶您一起了解輕質抹灰石膏各個時期開裂的原因和解決辦法。

　　一、輕質抹灰石膏初期開裂（0-30min）;
　　開裂發生在上墻后幾分鐘就開始出現裂紋，邊施工邊開裂，通常會伴隨白發花的現象出現，裂縫較多而雜亂；
　　原因分析:
　　典型的石膏中III型無水石膏含量過高，吸水、反應劇烈；施工厚度太薄，保水不夠；基層吸水過快；石膏加水量過高。
　　解決辦法：
　?。?）測量III型無水石膏含量，適當進行陳化；
　?。?）確認是標準的標稠和稠度，顆粒過細可加入減水劑以減少拌合用水量；
　?。?）加入適量的水泥或灰鈣（不超過總配方的5%）；
　?。?）提高保水劑的摻量；
　?。?）基層涂刷界面劑。
　　二、早期開裂（30min--硬化后）：
　　開裂發生在硬化前的中后期，裂紋大而寬。
　　原因分析:
　　施工環境溫度過高、風速過快、表面失水過快的干縮開裂。細粉料或細分填料量過大。緩凝劑時間過長，石膏長時間不硬化。石膏有效含量過少，長時間無法干燥硬化。濕砂漿二次加水攪拌，干燥后脫粉嚴重。
　　解決辦法：
　?。?）避開天氣炎熱，大風天施工；提高用骨料的比例，或加大粒徑范圍；
　?。?）確認緩凝時間，特別是夏天要控制好緩凝時間不可過長；
　　（3）使用優為石膏產品體系稠化劑；
　?。?）確認石膏的有效含量，換石膏；
　?。?）嚴禁模塑性失效的漿料二次加水后再使用。
　　三、后期開裂（完全硬化后）：
　　完全硬化后開裂主要表現貫穿裂紋，輕敲發現有空鼓。
　　原因分析：配方設計可能不合理，水泥加量過高導致抹灰石膏后期收縮過大。砂漿與基層粘結強度差，如基層表面強度低等。如使用PVA含量過高的界面劑也會出現此問題。
　　解決辦法：
　?。?）未嚴重空鼓裂紋可采用沿裂紋切開兩邊各10-15cm進行修補；
　　（2）空鼓嚴重需要鏟掉重新做；
　?。?）施工前確認基材的效果，浮灰、脫膜劑等；
　?。?）應根據原材料現狀，考慮配方重新設計。
